작성자 : 관리자 ㅣ 조회수 : 1,829

(그림을 클릭하여 확대하여 보세요)

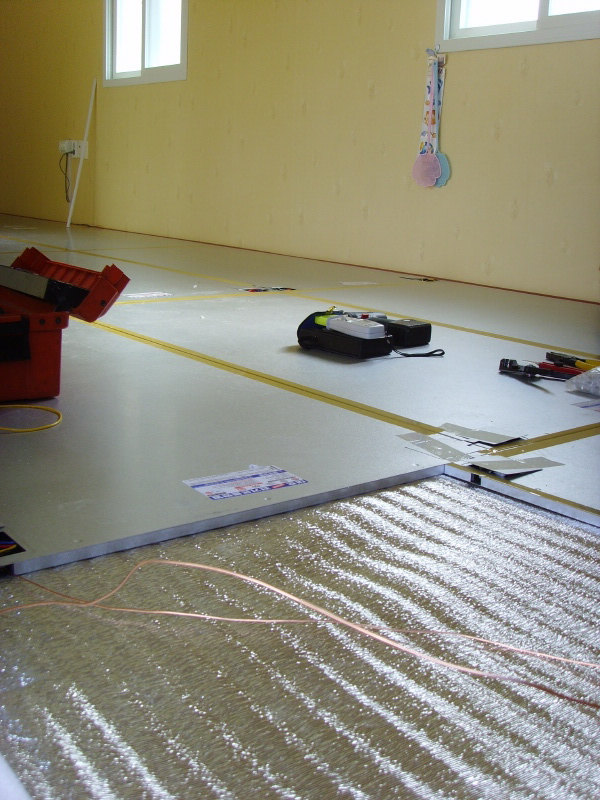

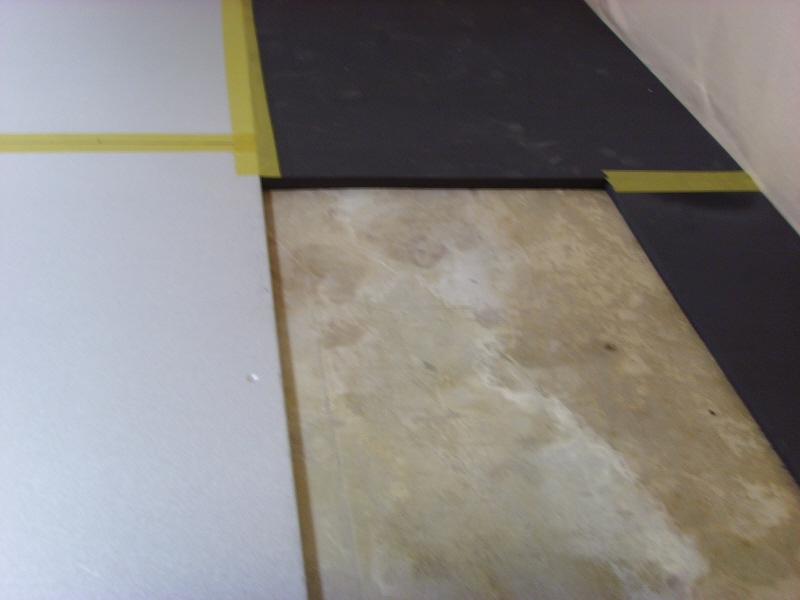

컨테이너 등 바닥 단열이 부실할 경우
은박시트 단열재를 깔아 단열효율을 높일 수 있습니다.

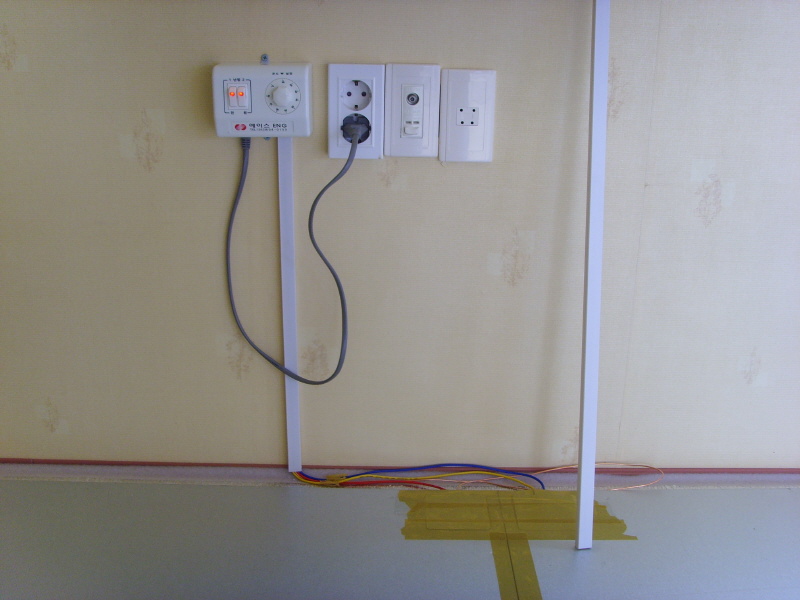

온도조절기와 판넬 사이 전선은 위와 같은 몰드를 구입하여
전선을 은폐시키면 미관이 아름답습니다.

판넬 수량이 많을 때는 접속자, 펜치, 스크립터를 이용하면 빠르고 편리합니다.

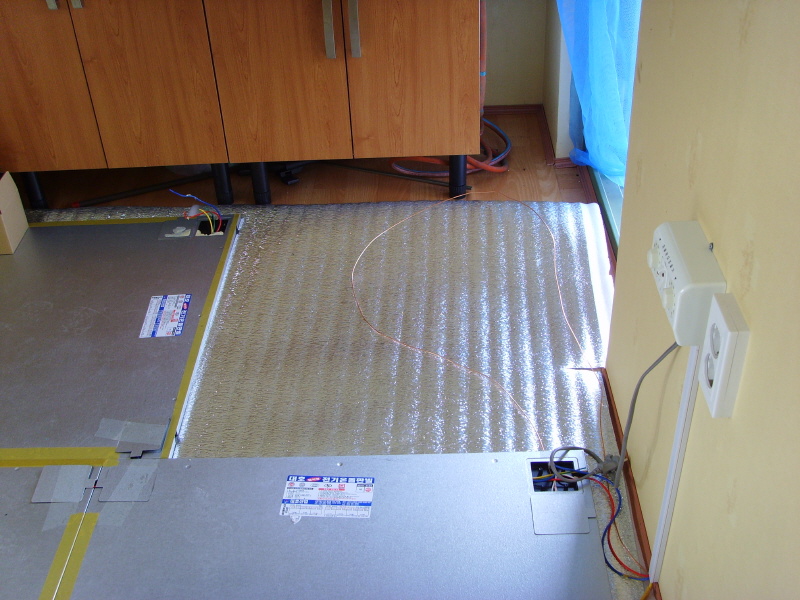

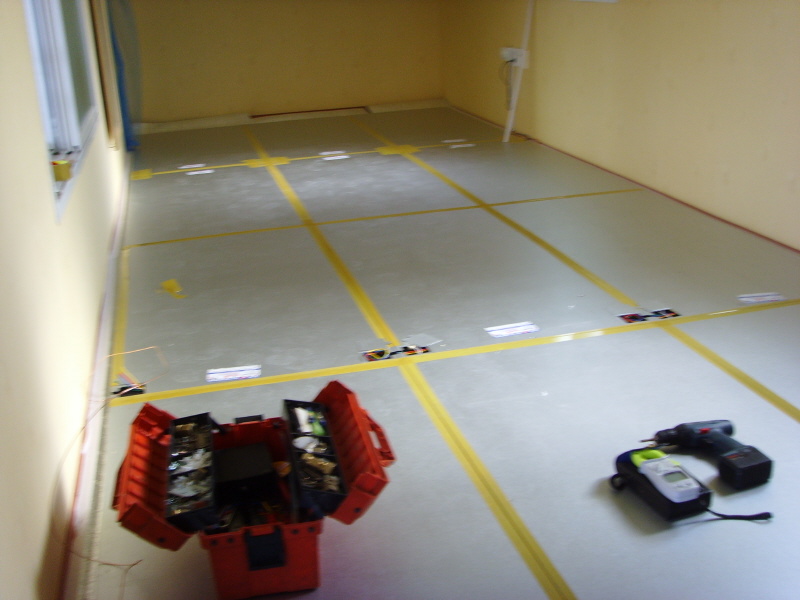

위 사진은 3*6 컨테이너 판넬 설치 사진입니다.

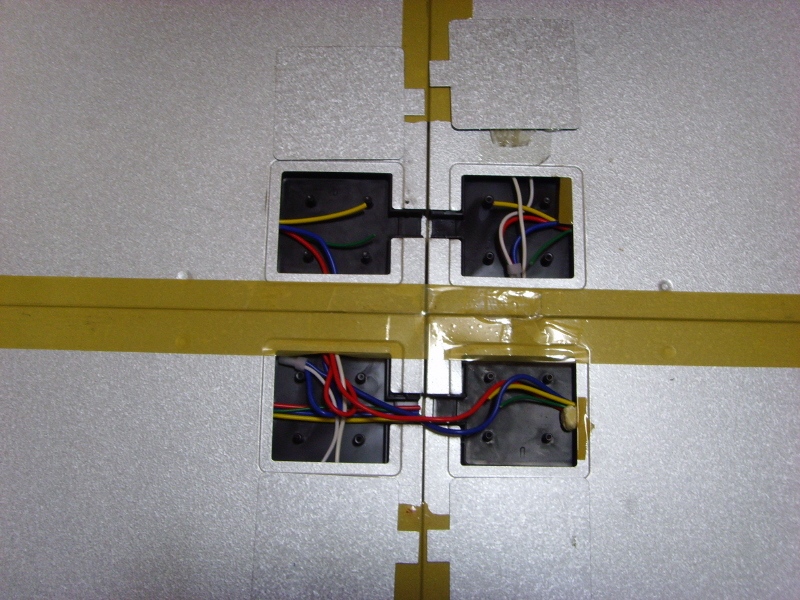

3*6 컨테이너 판넬 설치 중 사진입니다.

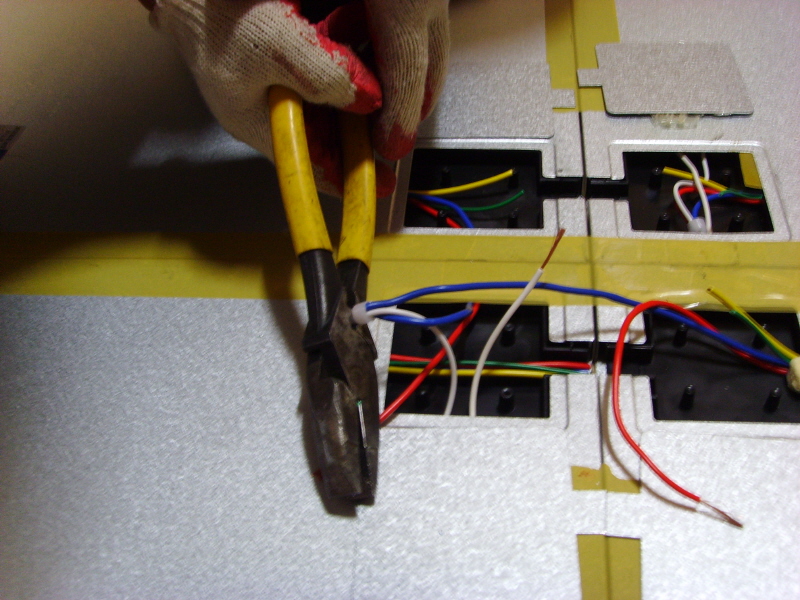

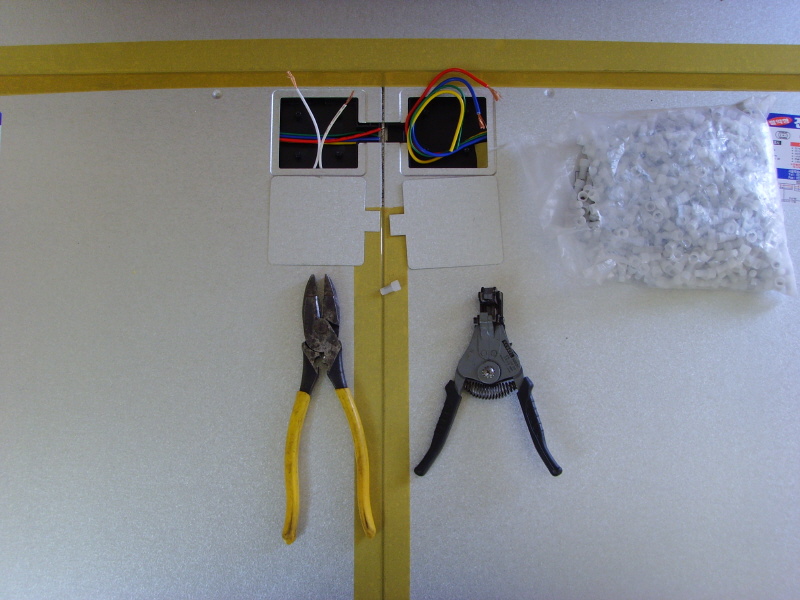

결선을 위하여 전선을 파악하는 중입니다.

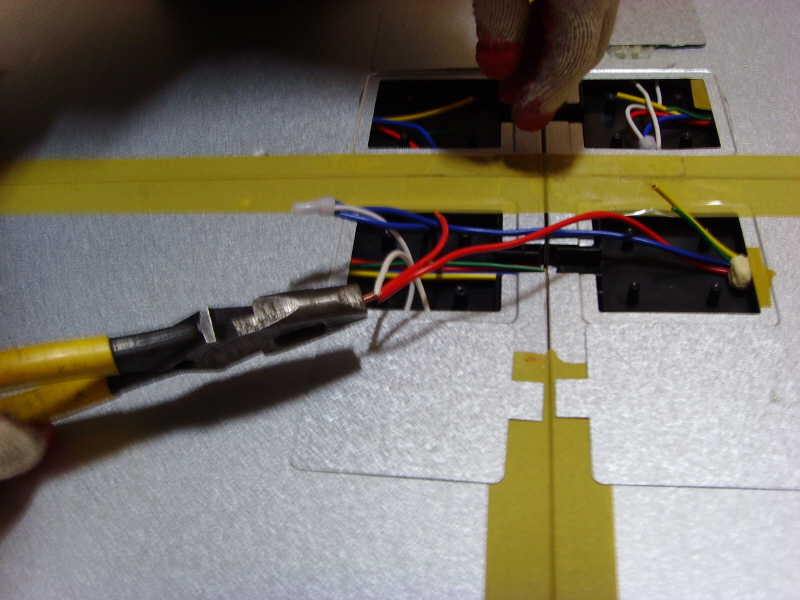

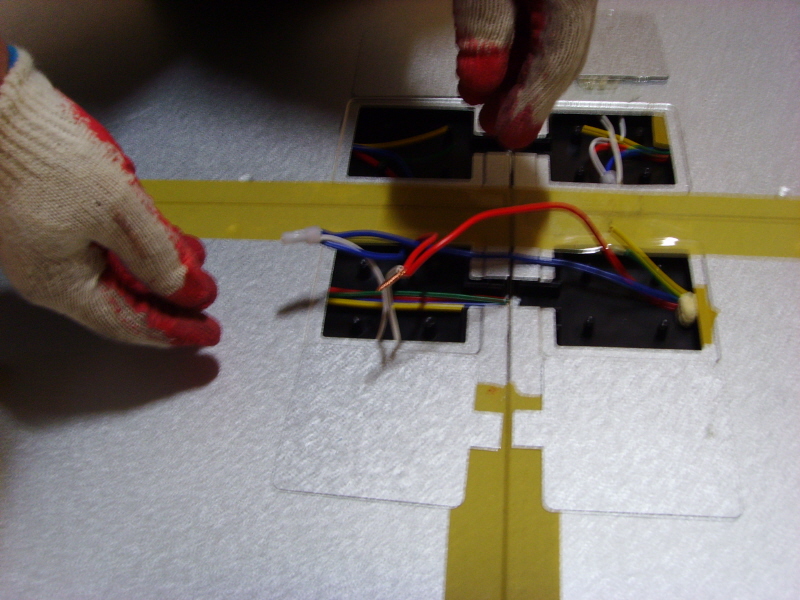

적색선끼리 연결할 때 백색선(발열선)을(세 가닥) 같이 연결합니다.

청색선끼리 연결할 때 백색선(발열선)을(세 가닥) 같이 연결 후

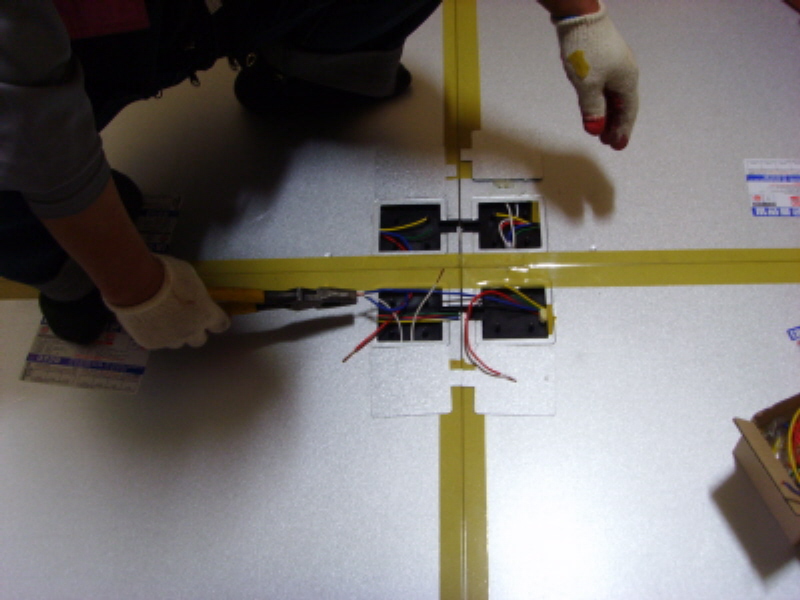

접속자를 압착펜치로 압착 중입니다.

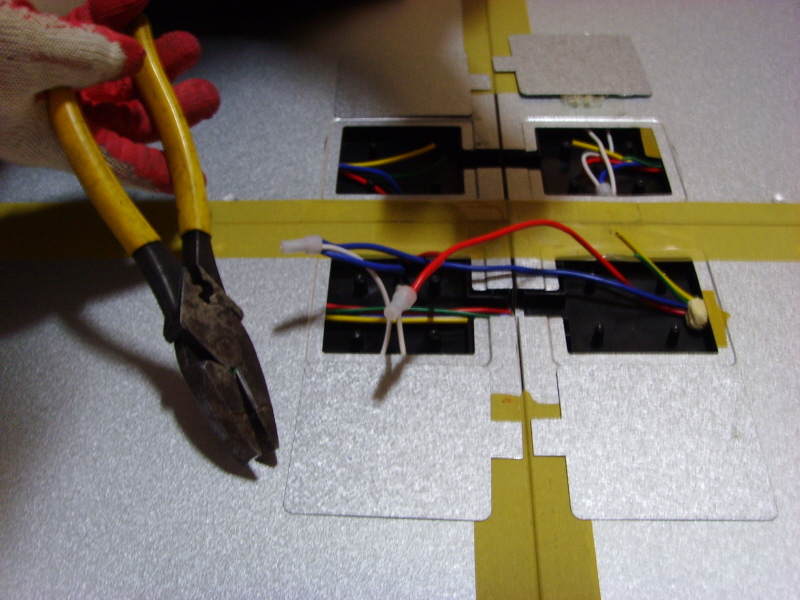

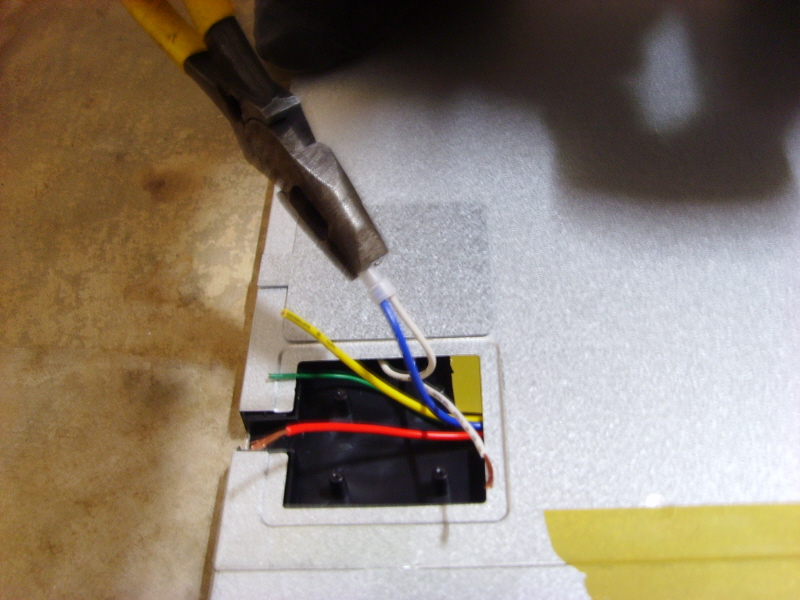

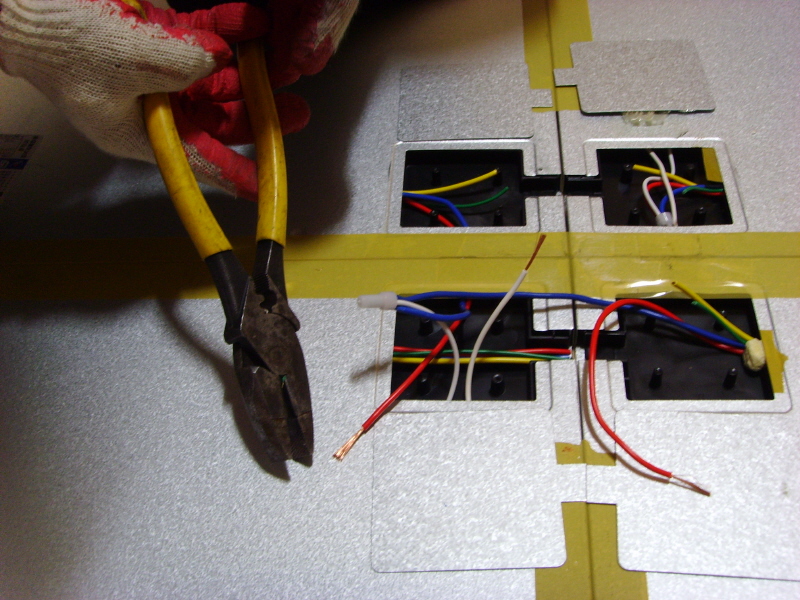

적색과 적색 선에 백색선(발열선)을 펜치로 접속연결 중입니다.

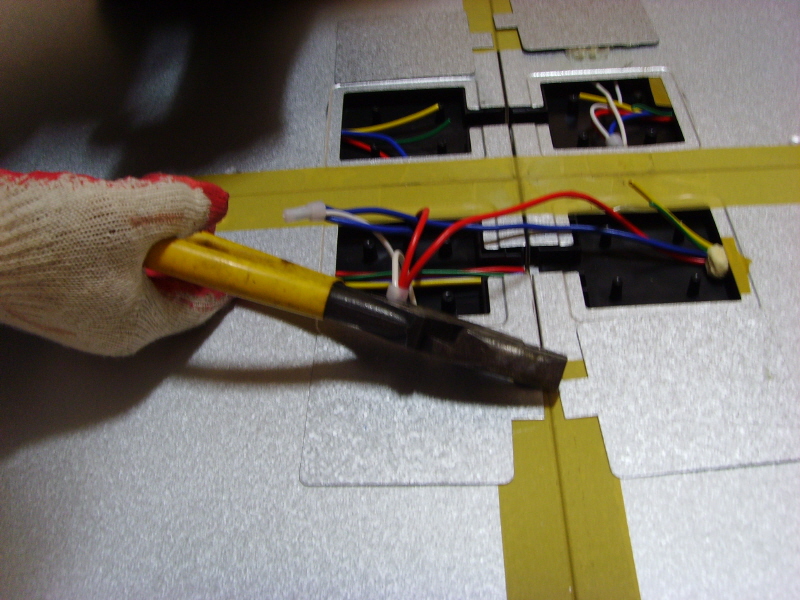

압착펜치로 접속자를 압착 후의 사진입니다.

결선 후 압착펜치로 접속자를 압착 중입니다.

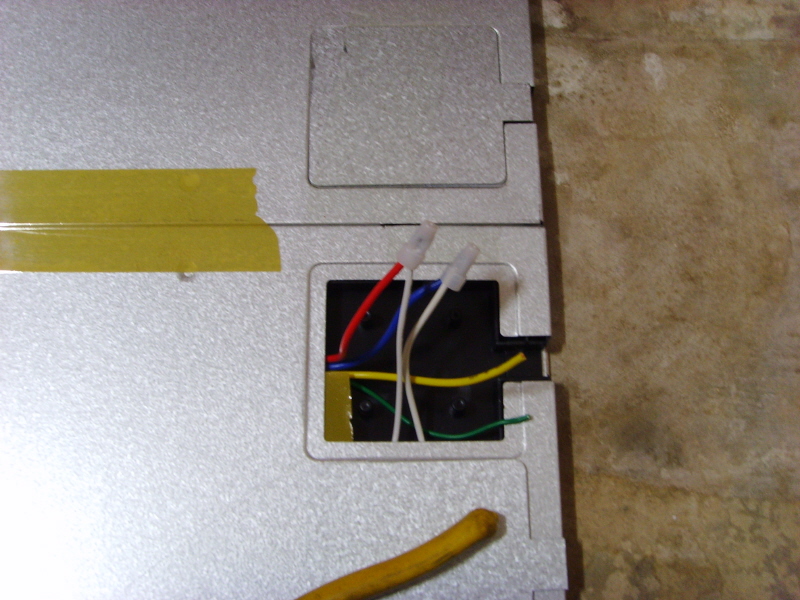

판넬 마지막 장은 청색과 백색(두 가닥)만 결선하여 끝냅니다.

마지막 판넬 결선 모습입니다.

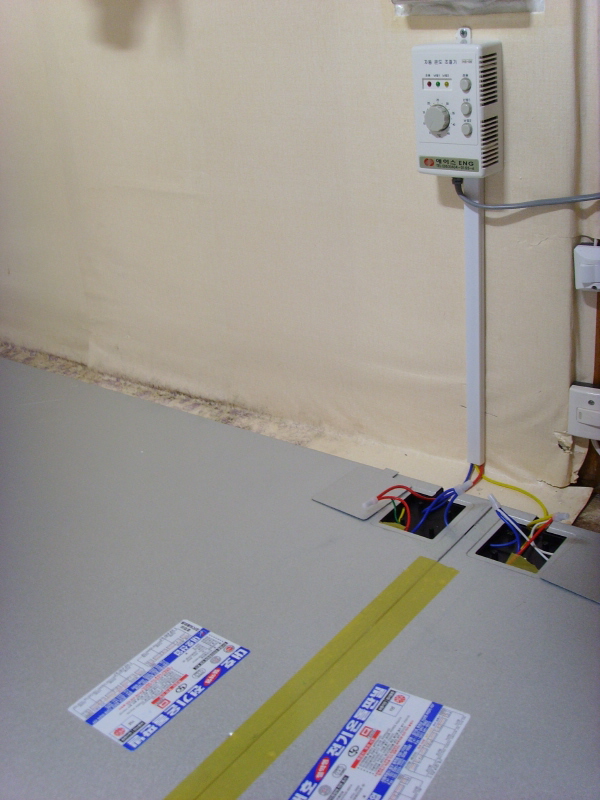

온도조절기에서 난방1/난방2 판넬로 시작되는 결선 사진입니다.

온도조절기에서 판넬에 연결되는 사진입니다.

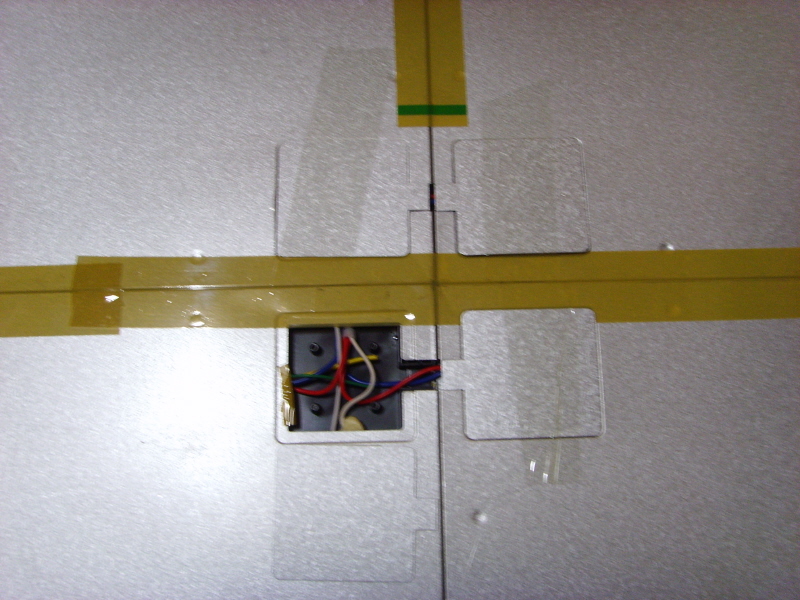

결선 완료 후 결선함 뚜껑을 덮기 직전의 사진입니다.

결선 완료 후 결선함 뚜껑을 덮기 직전의 사진입니다.

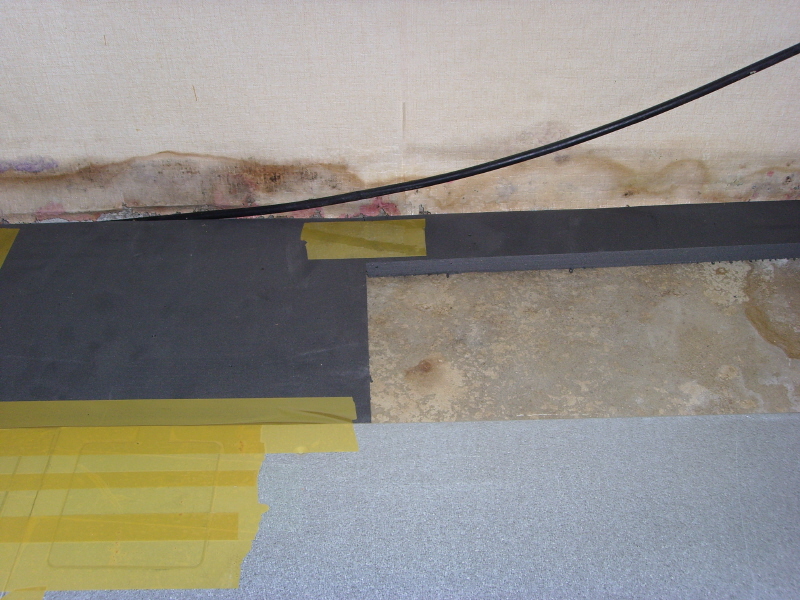

장식장 등이 놓이는 곳에는 이렇게 건조공간을 두어
습기의 증발을 도와주어 장마철 침수를 예방합니다.

습기가 많이 차는 장소에는 장판도 위와 같이 증발공간을 만들어주면 효과적입니다.

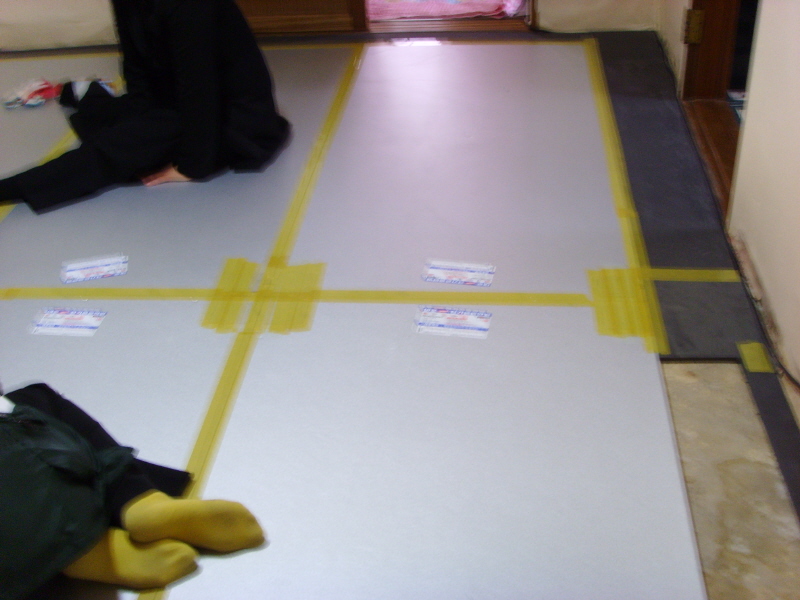

장롱 및 화장대 등이 놓이는 자리는 마감재를 깔지 않고 건조공간을 두면
습기가 증발되어 장마철 침수를 예방할 수 있습니다.

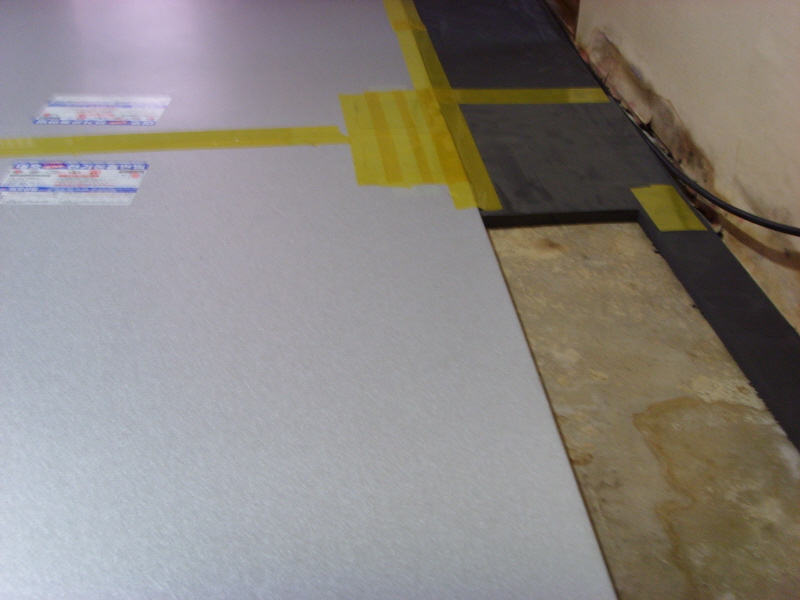

장식장 등이 놓이는 곳에는 마감재와 장판을 깔지 않고
습기 증발공간을 만들어두면 건조에 도움이 됩니다.
